2. Perceptron

Exercise 1

Abordagem

O perceptron (predição, regra de atualização e loop de treino) é escrito do zero e usado sem nenhuma alteração no Exercício 2. Os dois datasets são gerados com rng.multivariate_normal e embaralhados uma única vez, de forma que a ordem das 2000 amostras fique fixa em todas as épocas de uma mesma chamada de treino, condição necessária para que "re-rodar com η = 1.0, mudando nada mais" (item D) seja uma comparação exata. A mesma instância rng = np.random.default_rng(42) é criada uma única vez e reutilizada do início ao fim do script, inclusive na geração do dataset do Exercício 2.

Código

O script vive em code/perceptron.py e é incluído aqui pelo próprio arquivo, por trecho.

A: Generate the data

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

RNG = np.random.default_rng(42)  # (1)!

COLORS = {0: "tab:blue", 1: "tab:orange"}
N_PER_CLASS = 1000

def make_dataset(mean0, cov0, mean1, cov1, n_per_class, rng):
    """Sorteia as duas classes gaussianas e embaralha os pontos uma única vez.

    A ordem resultante fica fixa para todas as épocas de uma chamada de ``train``:
    sem isso, cada época veria primeiro os `n_per_class` pontos da classe 0 e só
    depois os da classe 1, e "re-rodar com eta = 1.0, mudando nada mais" (item D)
    deixaria de ser uma comparação justa.
    """
    X0 = rng.multivariate_normal(mean0, cov0, size=n_per_class)
    X1 = rng.multivariate_normal(mean1, cov1, size=n_per_class)
    X = np.vstack([X0, X1])
    y = np.concatenate([np.zeros(n_per_class), np.ones(n_per_class)])
    order = rng.permutation(len(X))
    return X[order], y[order]

1. Semente única, criada uma vez e reaproveitada em todo o script (Exercícios 1 e 2): sem ela os números da tabela de resultados mudam a cada execução.

B: Implement the perceptron

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71

def predict(X, w, b):
    """Predição em lote: step(w . x + b), com step(z) = 1 se z >= 0, senao 0."""
    return (X @ w + b >= 0).astype(float)


def accuracy(X, y, w, b):
    return float(np.mean(predict(X, w, b) == y))


def train(X, y, w0, b0, eta, max_epochs=100, pocket=False):
    """Treina um perceptron amostra a amostra com a regra de erro 0/1.

    Para na primeira epoca sem nenhuma atualizacao ou em `max_epochs`. Com
    `pocket=True`, a unica coisa que o loop ganha e' a copia de (w, b) para o
    "bolso" sempre que uma atualizacao produz uma acuracia, no dataset inteiro,
    maior que a melhor ja vista (algoritmo pocket).
    """
    w, b = w0.copy(), b0
    acc_history = []

    pocket_w, pocket_b = w0.copy(), b0
    pocket_acc = accuracy(X, y, w0, b0)
    pocket_epoch = 0
    pocket_history = []

    converged = False
    epochs_run = 0
    updates_history = []
    for epoch in range(1, max_epochs + 1):
        epochs_run = epoch
        n_updates = 0
        for xi, yi in zip(X, y):
            z = w @ xi + b
            yhat = 1.0 if z >= 0 else 0.0
            error = yi - yhat
            if error != 0.0:
                w = w + eta * error * xi
                b = b + eta * error
                n_updates += 1
                if pocket:
                    acc = accuracy(X, y, w, b)
                    if acc > pocket_acc:
                        pocket_acc, pocket_w, pocket_b = acc, w.copy(), b
                        pocket_epoch = epoch

        acc_history.append(accuracy(X, y, w, b))
        updates_history.append(n_updates)
        if pocket:
            pocket_history.append(pocket_acc)
        if n_updates == 0:
            converged = True
            break

    result = {
        "w": w,
        "b": b,
        "epochs": epochs_run,
        "converged": converged,
        "acc_history": np.array(acc_history),
        "updates_history": np.array(updates_history),
        "final_acc": acc_history[-1],
    }
    if pocket:
        result.update(
            pocket_w=pocket_w,
            pocket_b=pocket_b,
            pocket_acc=pocket_acc,
            pocket_epoch=pocket_epoch,
            pocket_history=np.array(pocket_history),
        )
    return result

A regra usada é a do enunciado para rótulos em \(\{0,1\}\): \(\mathbf{w} \leftarrow \mathbf{w} + \eta(y - \hat y)\mathbf{x}\) e \(b \leftarrow b + \eta(y - \hat y)\), com \(\hat y = \text{step}(\mathbf{w}\cdot\mathbf{x}+b)\). Não a forma \(\mathbf{w} \leftarrow \mathbf{w} + \eta y \mathbf{x}\) comum em livros-texto: essa versão pertence à convenção de rótulos \(\{-1,+1\}\), e com rótulos \(\{0,1\}\) nunca atualizaria para a Classe 0 (\(y=0\) anula o termo \(\eta y \mathbf{x}\)), tornando impossível corrigir um falso positivo. O erro \((y-\hat y)\) já é \(0\) em toda predição correta, e \(\pm 1\) nos dois tipos de erro, o que faz a atualização acontecer só quando necessário.

Os pesos iniciais vêm de rng.normal(0, 0.01, size=2) e \(b=0\), nunca de \(\mathbf{w}=\mathbf{0}\): o item D usa exatamente esse contraste para mostrar que, partindo de zero, \(\eta\) não teria nenhum efeito.

C: Train and measure

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

MEAN0_EX1 = np.array([1.5, 1.5])
MEAN1_EX1 = np.array([5.0, 5.0])
COV_EX1 = np.array([[0.5, 0.0], [0.0, 0.5]])

X1, y1 = make_dataset(MEAN0_EX1, COV_EX1, MEAN1_EX1, COV_EX1, N_PER_CLASS, RNG)
W0_EX1 = RNG.normal(0, 0.01, size=2)  # (2)!

run_001 = train(X1, y1, W0_EX1, 0.0, eta=0.01, max_epochs=100)
run_100 = train(X1, y1, W0_EX1, 0.0, eta=1.0, max_epochs=100)

dir_001 = run_001["w"] / np.linalg.norm(run_001["w"])
dir_100 = run_100["w"] / np.linalg.norm(run_100["w"])
angle_deg = np.degrees(np.arccos(np.clip(dir_001 @ dir_100, -1.0, 1.0)))

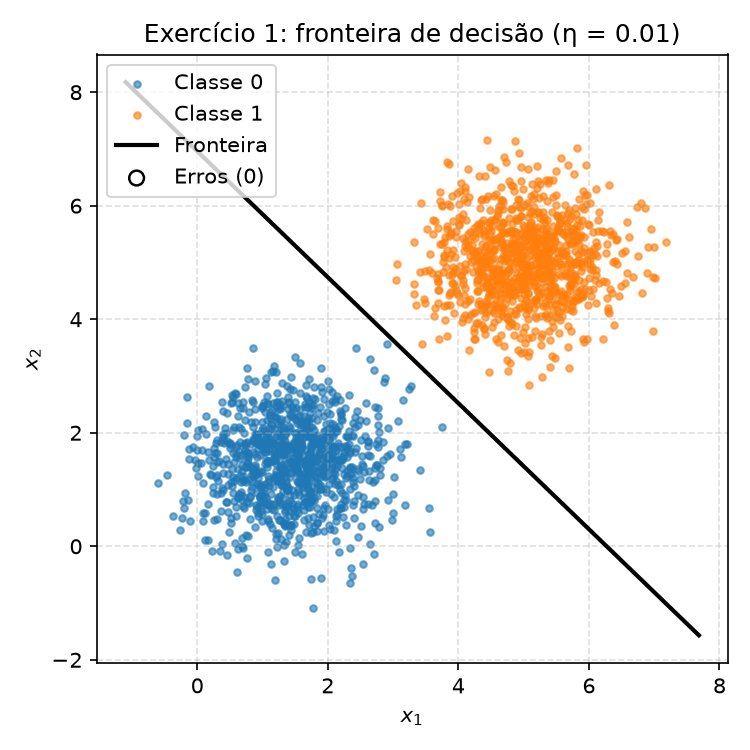

Com \(\eta = 0.01\) e o ponto inicial \(\mathbf{w}_0 = [0.0099, -0.0083]\), \(b_0=0\): convergência em 2 épocas (48 atualizações na primeira, 0 na segunda), pesos finais \(\mathbf{w} = [0.0319, 0.0287]\), \(b = -0.2000\), acurácia final 100.00%.

D: Analysis

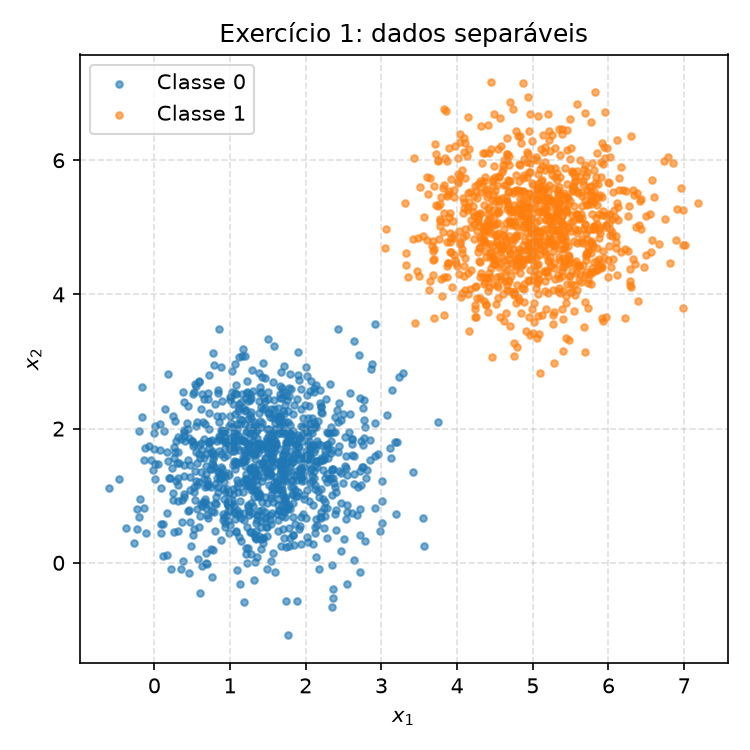

1. Por que a convergência é rápida. As duas médias, \([1.5,1.5]\) e \([5,5]\), estão muito afastadas frente ao desvio padrão \(\sqrt{0.5}\approx 0.71\) de cada classe, então a margem de separação entre as nuvens é grande e poucos pontos ficam perto da fronteira ótima. Isso se reflete diretamente na contagem de atualizações por época: 48 na primeira época e 0 na segunda. A regra só atualiza em erro, então, à medida que a fronteira gira na direção certa, a fração de pontos do lado errado cai rapidamente; com margem grande essa fração chega a zero de uma só vez (não gradualmente ao longo de várias épocas), e a próxima passagem completa sem nenhuma atualização é exatamente o critério de parada.
2. Efeito de \(\eta = 1.0\). Com os mesmos dados e o mesmo \(\mathbf{w}_0\), a corrida com \(\eta=1.0\) também converge em 2 épocas (25 atualizações na primeira, 0 na segunda) e atinge 100.00% de acurácia, com pesos finais \(\mathbf{w}=[1.7173, 1.6646]\), \(b=-11.0000\). As duas corridas terminam em 100% mas com fronteiras diferentes: a direção \(\mathbf{w}/\lVert\mathbf{w}\rVert\) é \([0.7429, 0.6694]\) para \(\eta=0.01\) e \([0.7181, 0.6960]\) para \(\eta=1.0\), um ângulo de 2.0851° entre elas. Isso é o que se espera de \(\eta\): ele controla o tamanho do passo, ou seja, o quanto cada atualização move \(\mathbf{w}\) em relação à sua magnitude atual. Os pesos iniciais têm magnitude \(\approx 0.01\); com \(\eta=0.01\) cada atualização soma um termo \(\eta\mathbf{x}\) de magnitude comparável a esse ponto de partida (algumas unidades de \(x\) vezes \(0.01\)), então o ruído da inicialização ainda deixa uma marca perceptível na direção final. Com \(\eta=1.0\), cada atualização soma um termo cem vezes maior, que domina o ponto de partida quase de imediato, o que também explica por que essa corrida precisou de menos atualizações (25 contra 48) para convergir: passos maiores corrigem o mesmo erro angular com menos iterações.
3. Por que \(\mathbf{w}=\mathbf{0}\), \(b=0\) tornaria \(\eta\) irrelevante. Seja \(s\) o índice de uma amostra processada (contando amostra a amostra, ao longo de todas as épocas), e suponha, por indução, que em algum passo \(s\), para todo \(\eta>0\), vale \(\mathbf{w}_s(\eta) = \eta\,\mathbf{u}_s\) e \(b_s(\eta) = \eta\,c_s\), com \(\mathbf{u}_s\) e \(c_s\) independentes de \(\eta\). Isso vale trivialmente em \(s=0\) (ambos nulos). No passo \(s\), a predição usa \(z_s = \mathbf{w}_s\cdot\mathbf{x}_s + b_s = \eta\,(\mathbf{u}_s\cdot\mathbf{x}_s + c_s)\); como \(\eta>0\), o sinal de \(z_s\) (e portanto \(\hat y_s = \text{step}(z_s)\)) é o mesmo sinal de \(\mathbf{u}_s\cdot\mathbf{x}_s+c_s\), não depende de \(\eta\). Logo o erro \(e_s = y_s-\hat y_s\) é idêntico para qualquer \(\eta>0\): a sequência inteira de acertos e erros é a mesma, não importa o \(\eta\). Se \(e_s=0\) nada muda; se \(e_s\neq0\), \(\mathbf{w}_{s+1}=\eta(\mathbf{u}_s+e_s\mathbf{x}_s)\) e \(b_{s+1}=\eta(c_s+e_s)\), ou seja \(\mathbf{u}_{s+1}=\mathbf{u}_s+e_s\mathbf{x}_s\) e \(c_{s+1}=c_s+e_s\), novamente sem depender de \(\eta\). Por indução a propriedade vale em todo passo \(s\), com a mesma sequência \(\{\mathbf{u}_s\}, \{c_s\}, \{e_s\}\) para qualquer \(\eta\). Duas consequências: (i) o número de atualizações por época, e portanto o número total de épocas \(E\) até convergir, é idêntico para quaisquer \(\eta_1,\eta_2>0\); (ii) ao final, \(\mathbf{w}(\eta)=\eta\,\mathbf{u}_E\) e \(b(\eta)=\eta\,c_E\), logo \(\mathbf{w}(\eta_2) = \frac{\eta_2}{\eta_1}\,\mathbf{w}(\eta_1)\) e \(b(\eta_2) = \frac{\eta_2}{\eta_1}\,b(\eta_1)\). Como a fronteira de decisão é o conjunto \(\{\mathbf{x} : \mathbf{w}\cdot\mathbf{x}+b=0\}\) e multiplicar \((\mathbf{w},b)\) por uma constante positiva não muda esse conjunto, a fronteira aprendida (e o número de épocas) seria exatamente a mesma para qualquer \(\eta>0\): \(\eta\) só reescalaria o vetor de pesos, sem nenhum efeito real. É exatamente isso que o item B evita ao proibir a inicialização em zero. A verificação numérica confirma a prova: partindo de \(\mathbf{w}=\mathbf{0}\), \(b=0\), as corridas com \(\eta_1=0.01\) e \(\eta_2=1.00\) convergem nas mesmas 2 épocas, com \(\mathbf{w}(\eta_2)/\mathbf{w}(\eta_1) = [100.0000, 100.0000]\) e \(b(\eta_2)/b(\eta_1) = 100.0000\), exatamente \(\eta_2/\eta_1 = 1.00/0.01 = 100\). (Note que, com o \(\mathbf{w}_0\neq\mathbf{0}\) realmente usado no item C, essa proporcionalidade exata não vale, o que também explica por que as duas corridas de lá tiveram números diferentes de atualizações e terminaram em direções ligeiramente distintas.)

Exercise 2

Abordagem

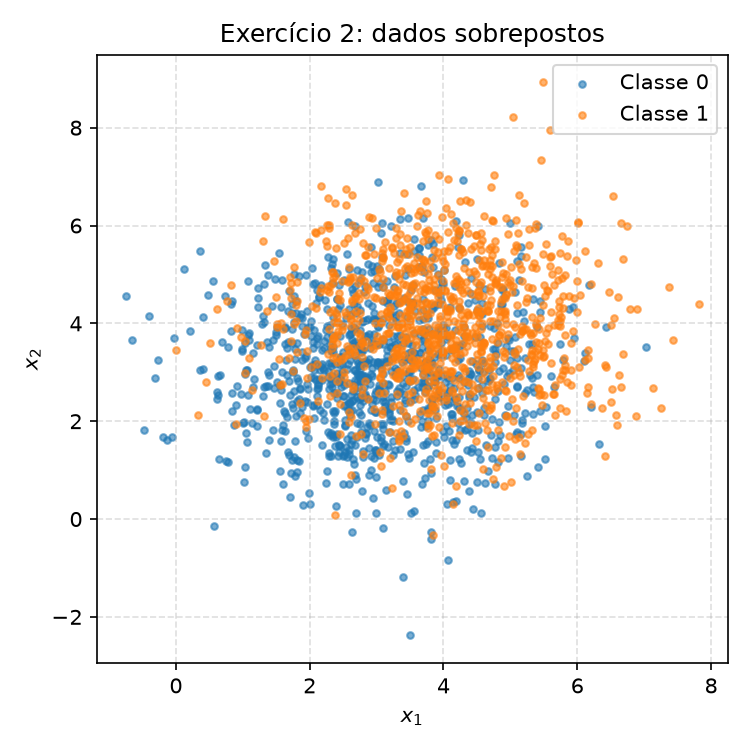

O dataset do Exercício 2 é gerado com o mesmo rng (dando sequência ao Exercício 1) e as médias e covariâncias do enunciado, agora muito mais próximas e espalhadas, de forma que as nuvens se sobrepõem bastante. A implementação do perceptron é exatamente a mesma do Exercício 1 (função train); a única adição é o acompanhamento pocket: sempre que uma atualização produz, no dataset inteiro, uma acurácia maior que a melhor já vista, os pesos correntes são copiados para o "bolso".

A: Generate the data

1
2
3
4
5
6
7
8

MEAN0_EX2 = np.array([3.0, 3.0])
MEAN1_EX2 = np.array([4.0, 4.0])
COV_EX2 = np.array([[1.5, 0.0], [0.0, 1.5]])

X2, y2 = make_dataset(MEAN0_EX2, COV_EX2, MEAN1_EX2, COV_EX2, N_PER_CLASS, RNG)
W0_EX2 = RNG.normal(0, 0.01, size=2)

run_pocket = train(X2, y2, W0_EX2, 0.0, eta=0.01, max_epochs=100, pocket=True)

B: Train, keeping the best weights

A mesma função train do Exercício 1 (ver item B acima), chamada com pocket=True, \(\eta=0.01\) e o mesmo teto de 100 épocas. Como os dados não são linearmente separáveis, o treino nunca para sozinho: as 100 épocas rodam até o fim, com entre 739 e 822 atualizações por época (média 766.2), sem tendência de queda.

Os pesos pocket foram atingidos na época 40 e nunca mais superados nas 60 épocas seguintes.

C: Figures

D: Analysis

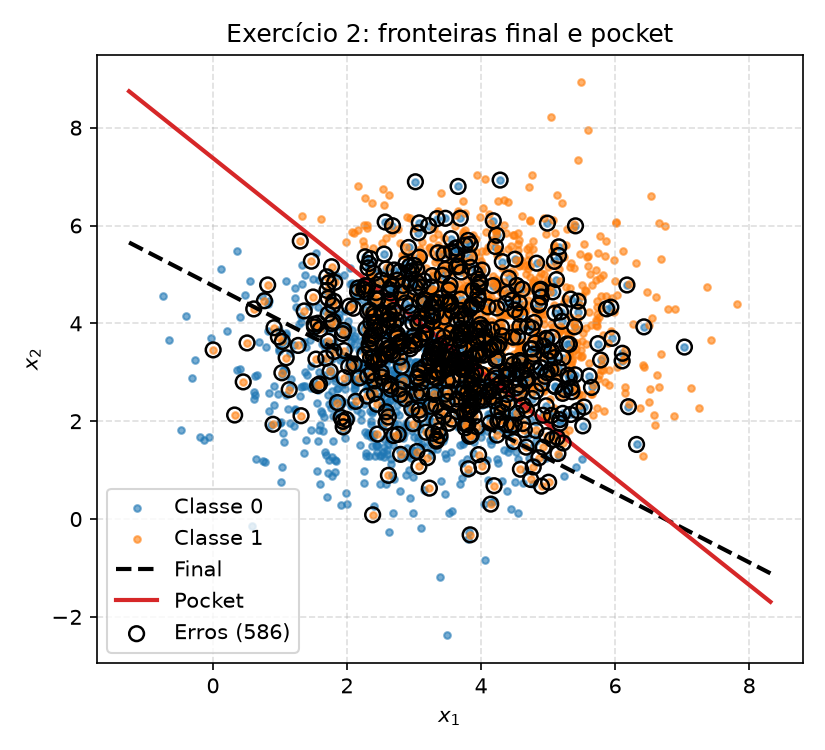

1. A diferença entre 64.85% (final) e 70.70% (pocket). A cada erro, \(b\) se move \(\eta\cdot(\pm 1) = \pm 0.01\), enquanto \(\mathbf{w}\) se move \(\eta\,\mathbf{x}\), de magnitude \(\eta\lVert\mathbf{x}\rVert \approx 0.01 \times 5 = 0.05\) para esses dados (os pontos ficam a uma distância da origem da ordem de 5, já que as médias são \([3,3]\) e \([4,4]\)). Ou seja, a cada atualização \(\mathbf{w}\) se move cerca de 5× mais que \(b\). Como os dados não são separáveis, o par \((\mathbf{w},b)\) nunca converge para um ponto fixo: ele passa a vida toda dando um passeio ruidoso e sem parar pelo espaço de pesos (739 a 822 atualizações por época, das 100 primeiras às 100 últimas). Os pesos finais são simplesmente onde esse passeio estava no fim da época 100, um ponto qualquer da trajetória, sem nenhuma garantia de ser bom; a fronteira boa exige um equilíbrio específico entre \(\mathbf{w}\) e \(b\) (a posição do intercepto entre as duas nuvens), e como \(b\) se move proporcionalmente menos que \(\mathbf{w}\) a cada erro, esse equilíbrio é fácil de perder e difícil de manter. O algoritmo pocket, em vez de confiar no ponto final da caminhada, guarda o melhor ponto visitado em qualquer momento dela, o que explica por que fica muito mais perto do ótimo linear (~73% segundo o enunciado; aqui, 70.70%).

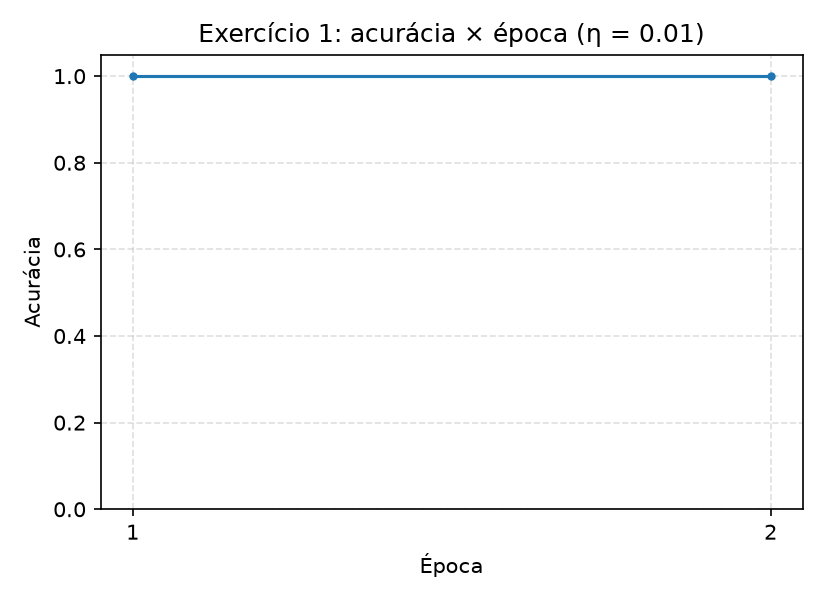

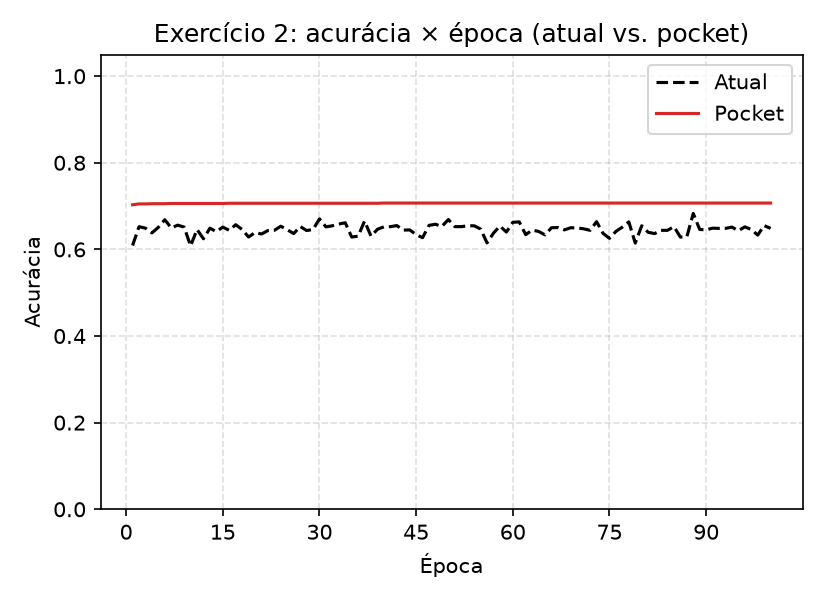

2. Figura 3 × Figura 6. No Exercício 1 a curva de acurácia sobe e se estabiliza em 100% já na primeira época, porque a partir do momento em que todos os pontos ficam do lado certo, nenhuma amostra gera mais erro e \((\mathbf{w},b)\) para de se mover. Na Figura 6, a curva da acurácia atual nunca se estabiliza: ela oscila em torno de valores medianos ao longo de todas as 100 épocas, exatamente porque sempre existem centenas de pontos do lado errado da fronteira corrente (739 a 822 por época). O teorema de convergência do perceptron garante que, se existir uma margem \(\gamma>0\) que separe as duas classes perfeitamente, o algoritmo converge (para de atualizar) em no máximo \((R/\gamma)^2\) atualizações, com \(R\) limitando a norma dos pontos. A hipótese que esse dataset quebra é justamente a existência de \(\gamma>0\): as classes se sobrepõem, não existe nenhum hiperplano com erro zero, logo não há margem alguma e o teorema simplesmente não se aplica, não havendo motivo para a curva se estabilizar.
3. Mais épocas? \(\eta\) menor? Nenhum dos dois resolve. Mais épocas apenas repetem o mesmo padrão: a atualização só depende de haver, na amostra da vez, um erro de classificação, e como não existe fronteira linear com erro zero para estes dados, sempre haverá amostras do lado errado nas 100 primeiras épocas como nas próximas 100, sem motivo estrutural para o número de atualizações cair a zero. \(\eta\) menor apenas encolhe o tamanho de cada passo do mesmo passeio sem destino: ele muda a escala do movimento, não o fato de que \((\mathbf{w},b)\) nunca alcança um ponto onde a atualização para de acontecer, porque essa parada depende só do sinal de \(\mathbf{w}\cdot\mathbf{x}+b\) coincidir com \(y\) em toda amostra simultaneamente, condição que a geometria sobreposta dos dados torna impossível para qualquer hiperplano, com qualquer \(\eta\). O único jeito de obter uma fronteira boa aqui é o que o item B já faz: acompanhar o melhor ponto visitado (pocket), não esperar o passeio parar sozinho.

Results summary

Discussão

O ponto que mais exigiu cuidado foi manter a mesma ordem de amostras em todas as épocas de uma chamada de treino (embaralhar uma vez na geração dos dados, não a cada época): sem isso, a comparação entre \(\eta=0.01\) e \(\eta=1.0\) do item D deixaria de ser justa, já que cada corrida veria uma sequência diferente de erros. Outro ponto que valeu a pena verificar numericamente, e não só argumentar algebricamente, foi a prova do item D3: rodar o treino a partir de \(\mathbf{w}=\mathbf{0}\) com dois valores de \(\eta\) e conferir que a razão entre os pesos finais bate exatamente com a razão entre os \(\eta\) (100.0000 nos dois casos) deu bastante confiança na prova. Uma limitação da entrega é que os números do Exercício 2 (64.85% final, 70.70% pocket) vêm de uma única semente; com \(\mathbf{w}_0\) sorteado de outra forma, a trajetória do passeio aleatório de pesos seria outra e esses valores específicos mudariam, embora o padrão qualitativo (gap grande entre final e pocket, nenhuma tendência de queda nas atualizações por época) deva se manter.

Conclusão

Os dois exercícios mostram os dois lados do mesmo algoritmo. No Exercício 1, com margem grande entre as classes, o perceptron converge em poucas épocas e a escolha de \(\eta\) não muda o resultado final, só a rota até lá (e, a partir de pesos não nulos, também deixa uma marca sutil na direção final, algo que a prova do item D3 mostra que desapareceria por completo com inicialização em zero). No Exercício 2, sem margem nenhuma, o mesmo algoritmo, com a mesma implementação, nunca converge, e a diferença entre a solução final e a solução pocket (64.85% contra 70.70%) mostra que o problema não é da implementação, é da geometria dos dados: nenhuma quantidade de épocas ou ajuste de \(\eta\) substitui a garantia que só existe quando há uma margem \(\gamma>0\) separando as classes, e é exatamente aí que o teorema de convergência deixa de valer.
